◆ 满足NB/T 47013、EN12668、BS 7706、ASTM、ASME、ENV583 、CEN 14751、NEN 1822、DNV、API、RBIM等标准及新容规、锅规的指标要求；

◆ 具有NB/T 47013.10-2015推荐使用的TOFD缺陷测长功能——合成孔径聚焦（SAFT），还原缺陷特征；

◆ 具有长续航时间、高检测效率、人性化的操作界面，现场使用性更好，可实现现场远程控制及自动扫查：

→ 提供满足企业特殊要求的软件定制服务。

→ 提供满足现场特殊检测要求的手动、 自动扫查器及硬件配置定制服务。

◆　 　特种行业TOFDⅡ级人员资质培训考核样板机。

◆　 　

HS810性能特点

A 特优点
→ 全中文菜单友好界面，键盘式操作模式，方便快捷；
→ 超高亮彩色液晶显示，可根据不同现场环境改变；
→ 超声衍射波成像检测，解决传统放射检测的扫查
　　厚度及检测效率局限性，节约探伤成本；
→ 集A扫、B扫成像、TOFD成像、导波成像等多能一体；
→ 独有合成孔径聚焦（SAFT）技术，领潮行业，有效提高缺陷测量精度；
→ 波形相位稳定，信噪比高，缺陷识别更清晰；
→ 内置现场检测工艺模型，自动生成检测工艺；

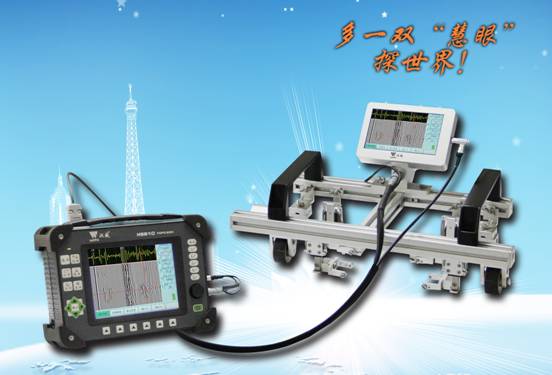

→ 便携扫查器及自动扫查装置代替手工扫查，满足各种工件检测要求；
→ 多通道TOFD检测实现大厚壁焊缝一次性全面覆盖；
→ 超大机内存储空间及便捷的文件网络传输功能；
→ 高分子复合材料机身，有效防震、抗跌落；
→ 集成数据电缆，装卸方便，信号传输损耗小；
→ 高性能安保锂电，模块插接，一机两电，超长续航。

→采用欧盟鉴定标准EN12668-1：2000；提供中英文欧标鉴定报告各一份

B探伤功能
扫查方式：对焊缝进行全面非平行、平行扫查
缺陷定位：分析软件直接读出缺陷位置、深度、自身高度
缺陷显示：直观显示缺陷在工件中的位置及上下端点
A型扫描：射频显示提高仪器对材料中缺陷模式的评价能力
B扫成像：实时显示缺陷截面形状

TOFD扫成像：实时显示缺陷的灰度扫查图，直观显示缺陷并对缺陷质量进行评价

C 扫描范围
多路TOFD检测和PE检测全面覆盖200mm厚度以内的分区扫查，可扩展至400mm厚度。

D 数据分析
直通波去除：近表面缺陷专用处理工具，提高近表缺陷分析精度
横竖调整：满足不同现场操作习惯
ＳＡＦＴ：国际公认有效提高缺陷测量精度的功能

E数据存储与输出
→预先调校好各类探头与仪器的组合参数，方便存储、调出、离线分析、
 　复验、打印、通讯传输。
→超大内存容量，单次扫查最多可记录40米。
→扫查图像、文件可根据使用要求自动保存、自动编名。
→支持双USB拷贝、网络传输、外接显示器等。

HS810技术参数

最多同时连接探头：10 个

脉冲类型：负方波脉冲

脉冲前沿：<10 ns

脉冲宽度：50 ns-1000ns连续可调

阻抗匹配：25Ω /500Ω可调

扫描范围：零界面入射——1400mm钢纵波

采样频率/位数：125MHZ/12bits

采样深度：512/1024可调

重复频率：25-800Hz可调

波形平均：1-8可调

检波方式：数字检波

衰减器精度：<+1dB/12dB

声速范围：300~20000 m/s

动态范围：≥30dB

垂直线性误差：≤4%

水平线性误差：≦0.3%

分辨力：>36dB（5P14）

灵敏度余量：>60dB(深200mmΦ2平底孔)

波形显示方式：射频波，检波 (全波、负或正半波),信号频谱(FFT)

成像模式：根据选择的操作模式和相应的仪器设置显示A扫、B扫、D扫

直线扫查长度：0~40000 mm自动滚屏

记录方法：完全原始数据记录

仪器软件：仪器软件应该同时具备SAFT（合成孔径聚焦）功能，差分，直通波拉直功能

离线分析软件：离线分析软件应该具备SATF（合成孔径聚焦）处理功能

离线分析软件具备图像处理前和处理后的同屏对比显示功能

离线分析软件应该具备能直接将TOFD图像转换成BMP位图的功能

离线图象分析：恢复和回放扫查时记录的A扫波形。

缺陷尺寸和轮廓。

厚度/幅度数据统计分析。

记录转换到ASCII/MS Word/MS Excel格式报告。

数据报告：直接打印校验表、A扫、频谱图、B扫图像、C扫图像、CB图像、TOFD图像、D扫图像、P扫图像。

内存：1 G

闪存- Quasi HDD：4 G

输出：LAN, USB2.0, VGA

显屏：6.5" 高亮真彩色高分辨率 (32 bit) SVGA 640×480 像素 133×98 mm，日光可读 LCD；最大 A扫尺寸 130×92 mm

控制：前板密封键盘，鼠标，飞梭

兼容外部设备：USB键盘和鼠标，USB闪存卡，通过USB或LAN打印，通过USB或LAN连接PC，SVGA外接显示器

仪器操作系统：winCE操作系统，抗病毒能力强

离线分析软件操作系统：全兼容在Windows™ 98SE, Windows™ 2000, Windows™ XP，Vista,Win7下工作的外接计算机，外接计算机通过网络或USB连接进行离线数据分析和报告。

检测数据传输：检测信号及编码器数据应采用单根集成电缆形式将信号输入仪器，及复合电缆线集成一体

扫查器装置：应配备扫查器，并具备强力磁轮压伸弹簧耦合装置

出厂检验：仪器通过国家质量技术监督检验检疫总局组织的科技成果鉴定，仪器出厂时提供欧标鉴定合格书

包装：进口高强度硬塑箱

尺寸：248×180×80 mm含电池

电源、电压：电池12V7Ah连续工作8小时（锂电池供电）

环境温度：(-10-40)°C（参考值）

相对湿度：（20-95）%RH

重量：2.4kg含电池
